ورق شیم یا لاتون چیست و چه کاربردی در صنایع مختلف ایران دارد؟

سلام

شیم یا لاتون (Shim Plate)، ورقه‌ای نازک از جنس فلز یا مواد غیر فلزی است که برای تنظیم دقیق فاصله، ارتفاع یا تراز قطعات و ماشین آلات مکانیکی مورد استفاده قرار می‌گیرد. شیم‌ها نقش بسیار مهمی در مونتاژ، الایمنت (Alignment)، جلوگیری از تنش‌های ناخواسته و افزایش دقت عملکرد ماشین‌آلات دارند.

در کاربردهای صنعتی، شیم‌ها اغلب بین پایه‌ی دستگاه و سطح نصب قرار می‌گیرند تا ناترازی اولیه اصلاح شده، ارتعاشات کاهش یابد و عمر مفید تجهیزات افزایش پیدا کند.

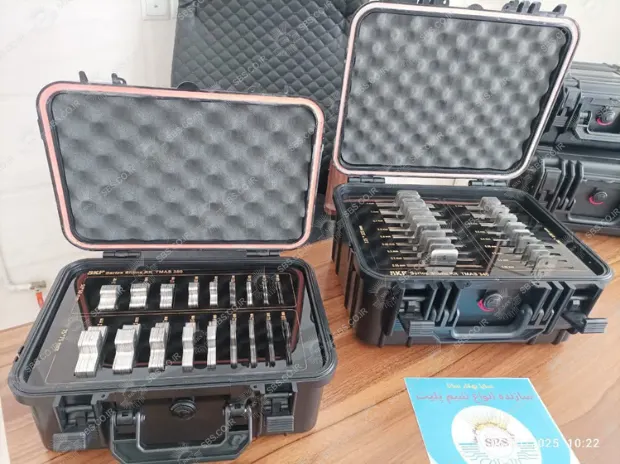

سری کیت های شیم استیل با باکس و فوم مقاوم

متریال‌های رایج در تولید شیم یا لاتون

شیم‌ها بسته به کاربرد، شرایط محیطی و نیاز به دقت، از مواد مختلفی ساخته می‌شوند. رایج‌ترین آن‌ها:

متریال

ویژگی‌ها

کاربردها

فولاد ضدزنگ (Stainless Steel 304/316)

مقاومت بالا در برابر خوردگی، دوام طولانی

محیط‌های صنعتی، نفت و گاز، صنایع غذایی

برنج (Brass)

رسانایی بالا، نرم و شکل‌پذیر

کاربردهای الکتریکی، ماشین‌ابزارها

آلومینیوم (Aluminum)

سبک، مقاوم در برابر اکسیداسیون

صنایع هوافضا، خودروسازی

پلاستیک (PET / PVC / HDPE)

عایق الکتریکی، سبک و ارزان

الکترونیک، تجهیزات حساس

فولاد فنری یا کربنی

سختی بالا، مقاومت در برابر ضربه

کاربردهای سنگین و پرتنش

شیم ترکیبی با روکش ضد ESD

جلوگیری از تخلیه الکترواستاتیکی

کاربرد در اتاق تمیز و تجهیزات دقیق



کیت‌های شیم پلیت SKF سری  TMAS

مدل‌های TMAS 340، TMAS 380، TMAS 510 و TMAS 720



شرکت SKF به‌عنوان یکی از پیشتازان صنعت روانکاری و نگهداری صنعتی، کیت‌های شیم آماده‌ای تحت عنوان TMAS Series عرضه می‌کند که برای الایمنت دقیق ماشین‌آلات دوار طراحی شده‌اند.

کیت شیم 380 skf

ویژگی‌های کلی کیت‌های TMAS

  • تولیدشده از فولاد ضدزنگ گرید 304S31
  • پیش‌برش و بدون پلیسه برای نصب سریع و ایمن
  • دارای شکاف مرکزی برای سهولت جابجایی بدون نیاز به دمونتاژ کامل پیچ‌ها
  • ضخامت‌های متنوع از 0.05 تا 2.00 میلی‌متر
  • ابعاد مختلف برای ماشین‌آلات کوچک تا سنگین (50×50 تا 125×125 میلی‌متر)
  • حک و چاپ دقیق ضخامت‌ها برای تشخیص سریع هنگام نصب
  • سازگار با استانداردهای الکترواستاتیک ANSI/ESD S20.20 و BS EN 61340

مقایسه مدل‌ها:

مدل

ابعاد (mm)

ضخامت‌ها (mm)

مناسب برای

TMAS 340

50×50

9 ضخامت از 0.05 تا 2.00

تجهیزات جمع‌وجور و فضاهای محدود

TMAS 380

75×75

//

ماشین‌آلات متوسط

TMAS 510

50، 75 و100 میلی‌متر

//

چند منظوره

TMAS 720

50 تا 125 میلی‌متر

//

اکثر ماشین‌آلات

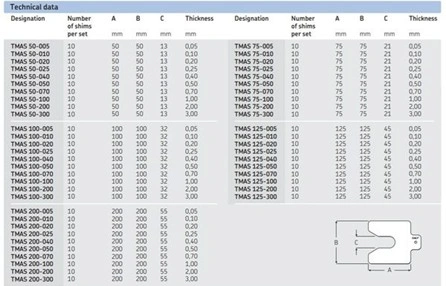

جدول ابعاد و ضخامت مدل های مختلف کیت شیم SKF

مزایای استفاده از شیم‌های SKF

✅ کاهش ارتعاشات ناشی از ناترازی
✅ بهبود عمر بلبرینگ، یاتاقان و تجهیزات انتقال قدرت
✅ کاهش هزینه‌های نگهداری و توقفات اضطراری
✅ سهولت نصب و دقت بالا در الایمنت

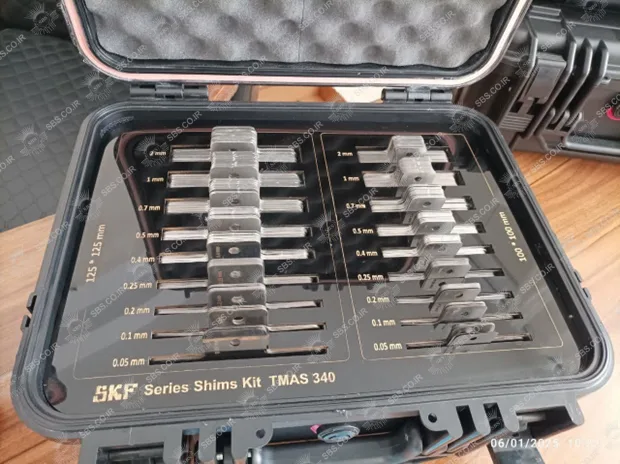

کیت شیم 340 اس کا اف ساخت داخل

مزایای همکاری با سایا بهکار سانا:

🔹 تأمین کیت‌های اورجینال SKF و نیز تولید شیم‌های مشابه با کیفیت بالا مطابق با استاندارد و دارای گواهی آزمایشگاه‌های معتبر
🔹 موجودی کامل سری‌های TMAS 340، TMAS 380، TMAS 510 و TMAS 720 برای پاسخ‌گویی فوری به نیاز پروژه‌ها
🔹 ارسال سریع به سراسر کشور
🔹 ارائه مشاوره فنی رایگان برای انتخاب مدل مناسب با نیاز صنعتی
🔹 همکاری با صنایع بزرگ شامل نفت و گاز، نیروگاه‌ها، سیمان، فولاد، خودروسازی و ماشین‌سازی
