نحوه الایمنت لیزری شفت از صفر تا صد: راهنمایی جامع برای بهینه‌سازی تجهیزات صنعتی
در صنایع سنگین مانند پتروشیمی، فولاد، سیمان و نیروگاه‌ها، میس الایمنت شفت‌های تجهیزات دوار مثل پمپ‌ها، موتورها و توربین‌ها می‌تواند مانند یک بمب ساعتی عمل کند – ارتعاشات شدید، فرسایش زودرس، افزایش مصرف انرژی و توقف‌های پرهزینه. اما با الایمنت لیزری شفت، می‌توانید این مشکلات را با دقت میلی‌متری حل کنید و بهره‌وری را تا ۳۰% افزایش دهید. الایمنت لیزری، روشی پیشرفته و سریع، با استفاده از پرتوهای لیزر و سنسورهای دقیق، شفت‌ها را هم‌تراز می‌کند و از خرابی‌های ناگهانی جلوگیری می‌نماید. اگر کارشناس CM یا مدیر فنی هستید، این راهنما از صفر تا صد فرآیند را پوشش می‌دهد: از آماده‌سازی اولیه تا مستندسازی نهایی. آماده‌اید تا تجهیزات‌تان را به سطح حرفه‌ای برسانید؟ بیایید گام‌به‌گام پیش برویم!
فهرست مطالب
-
چرا الایمنت لیزری شفت ضروری است؟
-
مزایای الایمنت لیزری بر روش‌های سنتی
-
نقش الایمنت در کاهش هزینه‌ها و افزایش عمر تجهیزات
-
-
آماده‌سازی اولیه: گام‌های پیش از الایمنت
-
نصب سیستم الایمنت لیزری
-
راه‌اندازی و اندازه‌گیری اولیه
-
تحلیل داده‌ها و تنظیم هم‌ترازی
-
بررسی لقی پایه (Soft Foot) و اصلاح آن
-
الایمنت افقی و عمودی: جزئیات گام‌به‌گام
-
بررسی نهایی و مستندسازی
-
نکات اجرایی و بهترین شیوه‌ها
-
سؤالات متداول (FAQ)
-
جمع‌بندی: الایمنت لیزری، کلید پایداری عملیاتی
چرا الایمنت لیزری شفت ضروری است؟
مزایای الایمنت لیزری بر روش‌های سنتی
روش‌های سنتی الایمنت مثل استفاده از ساعت، دیال ایندیکاتور یا خط‌کش صاف، زمان‌بر، غیر دقیق و وابسته به تجربه اپراتور هستند. الایمنت لیزری با پرتوهای نوری دقیق (معمولاً با دقت ۰.۰۰۱ میلی‌متر)، داده‌های واقعی‌زمان ارائه می‌دهد، خطاهای انسانی را حذف می‌کند و فرآیند را از چند ساعت به چند دقیقه کاهش می‌دهد. این روش نه‌تنها ناهماهنگی موازی (افست) و زاویه‌ای را تشخیص می‌دهد، بلکه با نرم‌افزارهای هوشمند، پیشنهادهای اصلاحی فوری می‌دهد.
نقش الایمنت در کاهش هزینه‌ها و افزایش عمر تجهیزات
میس الایمنتی شفت‌ها دلیل بیش از ۵۰% خرابی‌های تجهیزات دوار است و می‌تواند هزینه‌های تعمیر را دوبرابر کند. الایمنت منظم لیزری، ارتعاشات را تا ۷۰% کاهش می‌دهد، مصرف انرژی را بهینه می‌کند و عمر بیرینگ‌ها و کوپلینگ‌ها را تا ۵۰% افزایش می‌دهد. در صنایع سنگین، این یعنی صرفه‌جویی صذها میلیون تومانی و جلوگیری از توقف‌های غیرمنتظره.
مثال واقعی: در یک کارخانه سیمان، میس الایمنتی شفت یک آسیاب باعث ارتعاشات شدید و توقف ۴۸ ساعته شد. با الایمنت لیزری، مشکل در ۲ ساعت حل شد و بهره‌وری خط تولید ۲۵% افزایش یافت.
آماده‌سازی اولیه: گام‌های پیش از الایمنت
قبل از هر کاری، ایمنی و دقت اولویت دارد. این مرحله حدود ۱۵-۳۰ دقیقه طول می‌کشد و پایه موفقیت کل فرآیند را می‌سازد.
-
قفل‌گذاری و ایمنی (Lock-out/Tag-out): ماشین را خاموش کنید، منبع برق را قطع و برچسب هشدار بزنید تا از روشن شدن ناگهانی جلوگیری شود.
-
بررسی بصری و تمیزکاری: پایه‌ها، فونداسیون و شفت‌ها را بررسی کنید. زنگ‌زدگی، کثیفی، روغن یا رنگ اضافی را پاک کنید. سطوح را با حلال تمیز کنید تا سنسورها دقیق کار کنند.
-
بررسی مکانیکی: پیچ‌ها، کوپلینگ‌ها و بیرینگ‌ها را چک کنید. اگر لقی یا آسیب وجود دارد، ابتدا تعمیر کنید.
-
ثبات حرارتی: اگر ماشین گرم کار می‌کند، اجازه دهید به دمای عملیاتی برسد (مثلاً ۴۰-۶۰ درجه سانتی‌گراد) تا انبساط حرارتی تأثیر نگذارد.
-
ابزارهای مورد نیاز: لیزر و سنسورها، شیم‌های جدید (ضدخوردگی)، گیج فیله، آچار، متر نواری و لپ‌تاپ یا تبلت برای نرم‌افزار.
نکته اجرایی: همیشه از شیم‌های نو استفاده کنید – شیم‌های قدیمی می‌توانند فشرده شوند و دقت را کاهش دهند.

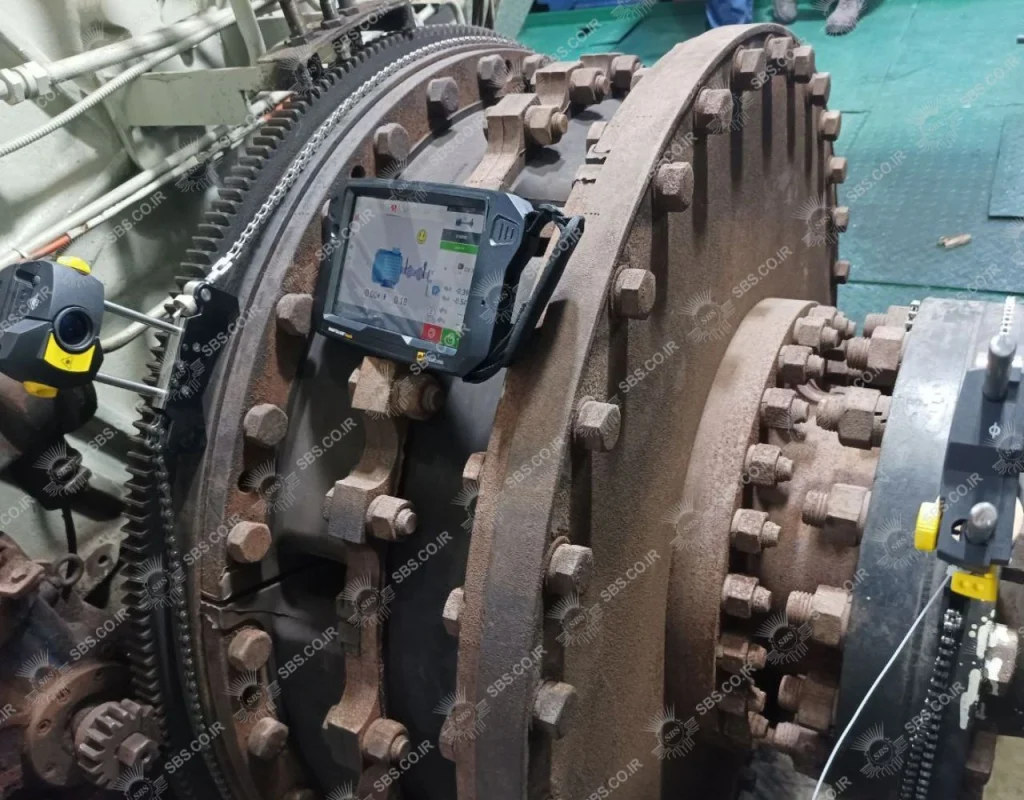

نصب سیستم الایمنت لیزری
این گام کلیدی است و حدود ۱۰-۲۰ دقیقه زمان می‌برد. دقت در نصب، ۸۰% موفقیت الایمنت را تضمین می‌کند.
-
انتخاب براکت‌ها: براکت‌های V شکل یا مغناطیسی را بر اساس قطر شفت (معمولاً ۲۵-۲۲۵ میلی‌متر) انتخاب کنید. برای شفت‌های بزرگ، از زنجیرهای اضافی استفاده کنید.
-

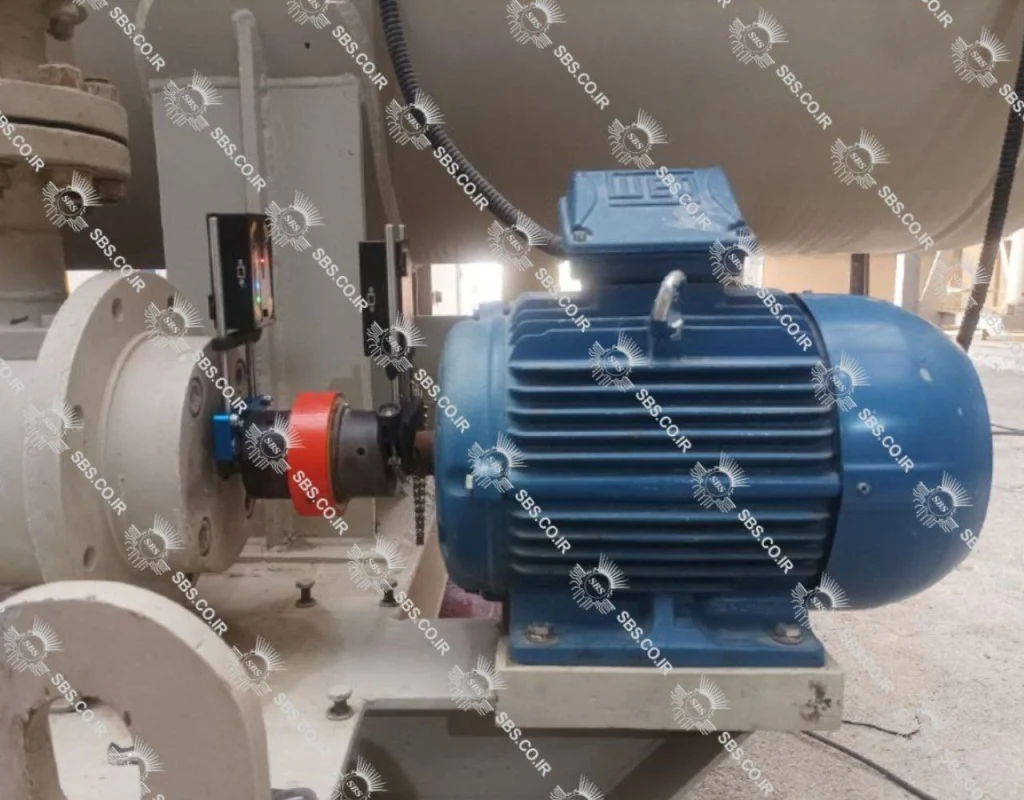

نصب براکت‌ها: براکت‌ها را نزدیک کوپلینگ (حداقل ۱۰-۱۵ سانتی‌متر) روی هر دو شفت (راننده و رانده) نصب کنید. مطمئن شوید محکم و بدون لرزش هستند.
-
نصب واحدهای لیزر و سنسور: واحد لیزر (فرستنده) را روی شفت راننده و سنسور (گیرنده) را روی شفت رانده قرار دهید. اگر سیستم دوپرتو است، هر دو واحد هم‌زمان فرستنده و گیرنده عمل می‌کنند.
-
تنظیم اولیه: شفت‌ها را در موقعیت ۱۲ ساعته (بالا) قرار دهید و مطمئن شوید پرتو لیزر به سنسور می‌رسد.
جدول انتخاب براکت بر اساس قطر شفت:
| قطر شفت (میلی‌متر) | نوع براکت پیشنهادی | نکته |
|---|---|---|
| ۲۵-۵۰ | V شکل با زنجیر | برای شفت‌های کوچک |
| ۵۰-۱۵۰ | پایه مغناطیسی | برای ثبات بیشتر |
| ۱۵۰-۲۲۵ | زنجیر اضافی | برای شفت‌های بزرگ |
لینک خارجی معتبر: برای استانداردهای الایمنت، به سایت Vibration Institute مراجعه کنید.
راه‌اندازی و اندازه‌گیری اولیه
پس از نصب، سیستم را فعال کنید. این مرحله ۵-۱۰ دقیقه طول می‌کشد.
-
روشن کردن و اتصال: دستگاه را روشن کنید و از طریق بلوتوث یا کابل به نرم‌افزار متصل شوید. داده‌های شفت (فاصله کوپلینگ، قطر) را وارد کنید.
-
کالیبراسیون: سیستم را کالیبره کنید تا پرتو لیزر دقیق باشد (معمولاً خودکار است).
-
چرخش شفت: شفت‌ها را به آرامی (حداقل ۴۰ درجه) بچرخانید و در ۳-۴ موقعیت (مثل ۹، ۱۲ و ۳ ساعته) داده‌ها را ثبت کنید. نرم‌افزار ارتعاشات و ناهماهنگی را محاسبه می‌کند.
-
ثبت داده‌های اولیه: نتایج را ببینید – افست (موازی) و زاویه (انحراف) در planes افقی و عمودی نمایش داده می‌شود.
نکته اجرایی: از روش Clock Method (۹-۱۲-۳ ساعته) برای دقت بالا استفاده کنید، اما برای شفت‌های محدود، از Smart Angle (زوایای دلخواه) بهره ببرید.
تحلیل داده‌ها و تنظیم هم‌ترازی
حالا داده‌ها را تحلیل کنید و تنظیم کنید. این گام اصلی است و ۲۰-۴۰ دقیقه زمان می‌برد.
-
تحلیل نتایج: نرم‌افزار ناهماهنگی را نشان می‌دهد (مثلاً ۰.۵ میلی‌متر افست افقی). تحمل استاندارد: کمتر از ۰.۰۵ میلی‌متر برای افست و ۰.۰۲ درجه برای زاویه.
-
پیشنهادهای نرم‌افزاری: سیستم مقدار شیم یا جابجایی را پیشنهاد می‌دهد (مثلاً ۰.۲۵ میلی‌متر شیم زیر پای جلو).
-
تنظیم عمودی: شیم‌ها را اضافه/کم کنید و بلافاصله اندازه‌گیری مجدد بگیرید.
-
تنظیم افقی: از پیچ‌های جکینگ برای جابجایی جانبی استفاده کنید و داده‌ها را چک کنید.
مثال واقعی: اگر افست ۰.۳ میلی‌متر باشد، ۰.۲ میلی‌متر شیم اضافه کنید و ۰.۱ میلی‌متر با جکینگ تنظیم نمایید.
بررسی سافت فوت یا لقی پایه (Soft Foot) و اصلاح آن
نرم‌افوت (لرزش پایه هنگام سفت کردن) می‌تواند الایمنت را خراب کند. این بررسی ۱۰-۱۵ دقیقه طول می‌کشد.
-
اندازه‌گیری: همه پیچ‌ها را شل کنید، لیزر را فعال کنید و ارتفاع پایه‌ها را با گیج فیله (۰.۰۵ میلی‌متر) چک کنید.
-
تشخیص: اگر اختلاف بیش از ۰.۰۵ میلی‌متر باشد، نرم‌افوت وجود دارد.
-
اصلاح: پایه‌ها را صاف کنید، شیم‌های نازک اضافه کنید یا فونداسیون را تراز نمایید. هدف: همه پایه‌ها کمتر از ۰.۰۵ میلی‌متر اختلاف.
-
تکرار: پس از اصلاح، الایمنت را مجدداً چک کنید.
جدول علائم نرم‌افوت:
| نوع نرم‌افوت | علائم | راه‌حل |
|---|---|---|
| پایه خمیده | اختلاف در دو انتها | صاف کردن پایه |
| شیم فشرده | افتادگی هنگام سفت کردن | تعویض شیم |
الایمنت افقی و عمودی: جزئیات گام‌به‌گام
الایمنت افقی و عمودی را جداگانه انجام دهید.
الایمنت عمودی
-
شفت‌ها را در موقعیت ۱۲ ساعته قرار دهید.
-
داده‌ها را در ۰، ۹۰، ۱۸۰ و ۲۷۰ درجه ثبت کنید.
-
زاویه را تنظیم کنید (شیم جلو/عقب).
الایمنت افقی
-
شفت‌ها را ۹۰ درجه بچرخانید.
-
افست را اندازه‌گیری و با جکینگ جانبی اصلاح کنید.
-
تکرار تا رسیدن به تحمل (کمتر از ۰.۰۲ میلی‌متر).
لینک داخلی: راهنمای ابزارهای الایمنت صنعتی
بررسی نهایی و مستندسازی
پس از تنظیم، تأیید کنید. ۱۰ دقیقه زمان.
-
تکرار اندازه‌گیری: دو بار کامل اندازه‌گیری کنید تا repeatability (تکرارپذیری) تأیید شود.
-
سفت کردن پیچ‌ها: به ترتیب و با گشتاور ۱۰۰% سفت کنید، سپس مجدداً چک کنید.
-
مستندسازی: گزارش PDF با داده‌های قبل/بعد، پیشنهادها و عکس‌ها ذخیره کنید.
نکته اجرایی: گزارش را برای نگهداری آینده نگه دارید – الایمنت هر ۶ ماه تکرار شود.
نکات اجرایی و بهترین شیوه‌ها
-
ایمنی اول: همیشه از تجهیزات حفاظتی استفاده کنید.
-
دقت محیطی: در محیط‌های پرارتعاش یا مرطوب، از فیلترهای نرم‌افزاری بهره ببرید.
-
ترتیب تنظیم: ابتدا عمودی، سپس افقی.
-
ابزارهای کمکی: از محاسبه گر شیم برای شبیه‌سازی استفاده کنید.
-
نگهداری سیستم: لیزر را تمیز نگه دارید و باتری را شارژ کنید.
-
بهترین زمان: الایمنت را در دمای عملیاتی انجام دهید.
سؤالات متداول (FAQ)
الایمنت لیزری چقدر زمان می‌بره؟
از ۱ تا ۲ ساعت، بسته به پیچیدگی – خیلی سریع‌تر از روش‌های سنتی.
چه تحملی مناسبه؟
افست کمتر از ۰.۰۵ میلی‌متر و زاویه کمتر از ۰.۰۲ درجه برای اکثر تجهیزات.
اگر شفت بزرگ باشه چی؟
از براکت‌های زنجیری یا مغناطیسی استفاده کنید – سیستم تا ۲۲۵ میلی‌متر را پوشش می‌ده.
نرم‌افوت چیه و چطور رفعش کنم؟
لرزش پایه – با شیم و صاف کردن پایه‌ها، تا ۰.۰۵ میلی‌متر اصلاح کنید.
چقدر تکرار کنم؟
هر ۶-۱۲ ماه، یا پس از تعمیرات عمده.
جمع‌بندی: الایمنت لیزری، کلید پایداری عملیاتی
الایمنت لیزری شفت از آماده‌سازی تا مستندسازی، فرآیندی سیستماتیک است که تجهیزات‌تان را از بحران نجات می‌دهد و بهره‌وری را تضمین می‌کند. با پیروی از این گام‌ها، نه‌تنها هزینه‌ها را کاهش می‌دهید، بلکه ایمنی و کارایی را افزایش می‌دهید. اگر در صنایع سنگین فعالیت می‌کنید، این روش را بخشی از روتین نگهداری قرار دهید – آینده عملیاتی‌تان به آن وابسته است!
اقدام کنید: امروز الایمنت را برنامه‌ریزی کنید و تفاوت را ببینید. برای ابزارهای مرتبط، با متخصصان نگهداری مشورت کنید.
