پایش وضعیت تجهیزات صنعتی؛ تشخیص زودهنگام خرابی و افزایش قابلیت اطمینان ماشینآلات
در صنایع مختلف، بخش قابل توجهی از توقفات ناخواسته و هزینههای سنگین تعمیراتی، نتیجه خرابیهایی است که پیش از وقوع، نشانههایی از خود نشان دادهاند. افزایش ارتعاش، تغییر رفتار بیرینگ، ایجاد لقی، تغییر شرایط کوپلینگ، ناهمراستایی، نابالانسی، مشکلات روانکاری و تغییرات غیرعادی در رفتار دینامیکی ماشین، همگی میتوانند نشانههایی از یک خرابی در حال توسعه باشند.
پایش وضعیت تجهیزات صنعتی (Condition Monitoring) مجموعهای از روشهای مهندسی برای بررسی مستمر یا دورهای سلامت ماشینآلات و شناسایی این تغییرات پیش از رسیدن تجهیز به مرحله بحرانی است.
در این روش، بهجای آنکه تعمیرات تنها پس از خرابی انجام شود، وضعیت واقعی ماشین بر اساس دادههای اندازهگیریشده بررسی میشود و تصمیمات تعمیراتی بر مبنای شواهد فنی اتخاذ میشوند.
شرکت سایا بهکار سانا با بیش از یک دهه تجربه در حوزه تجهیزات دوار، آنالیز ارتعاشات، الایمنت لیزری، بالانس، عیبیابی و خدمات فنی صنعتی، خدمات تخصصی پایش وضعیت را با رویکرد اندازهگیری، تحلیل، تشخیص و ارائه راهکار اصلاحی به صنایع مختلف ارائه میدهد.
پایش وضعیت چیست؟
پایش وضعیت فرآیندی مهندسی برای ارزیابی سلامت و عملکرد ماشینآلات در حین بهرهبرداری است.
در این فرآیند، پارامترهای مختلف عملکردی و مکانیکی تجهیز اندازهگیری و تحلیل میشوند تا تغییرات غیرعادی در رفتار ماشین شناسایی شود.
در تجهیزات دوار، پارامترهایی مانند:
- ارتعاش
- فرکانس و Spectrum
- وضعیت بیرینگ
- Phase
- سرعت دوران
- شرایط کوپلینگ
- همراستایی شفتها
- نابالانسی
- لقی مکانیکی
- وضعیت نصب و فونداسیون
- شرایط روانکاری
میتوانند در ارزیابی وضعیت تجهیز مورد استفاده قرار گیرند.
نکته مهم این است که پایش وضعیت صرفاً به معنی اندازهگیری یک عدد ارتعاش نیست. ارزش واقعی Condition Monitoring زمانی ایجاد میشود که دادههای اندازهگیریشده بهدرستی تحلیل شوند، منشأ تغییرات مشخص شود و نتیجه تحلیل به یک اقدام تعمیراتی قابل اجرا تبدیل شود.
چرا خدمات پایش وضعیت برای صنایع اهمیت دارد؟
ماشینآلات صنعتی در طول دوره بهرهبرداری تحت تأثیر عوامل مختلف مکانیکی، حرارتی و فرآیندی قرار میگیرند.
عواملی مانند نابالانسی، Misalignment، خرابی بیرینگ، لقی مکانیکی، مشکلات فونداسیون، خطاهای مونتاژی، شرایط نامناسب روانکاری و بارگذاری نامناسب میتوانند بهتدریج شرایط ماشین را تغییر دهند.
اگر این تغییرات بهموقع شناسایی شوند، میتوان پیش از وقوع خرابی جدی برای تعمیر یا اصلاح تجهیز برنامهریزی کرد.

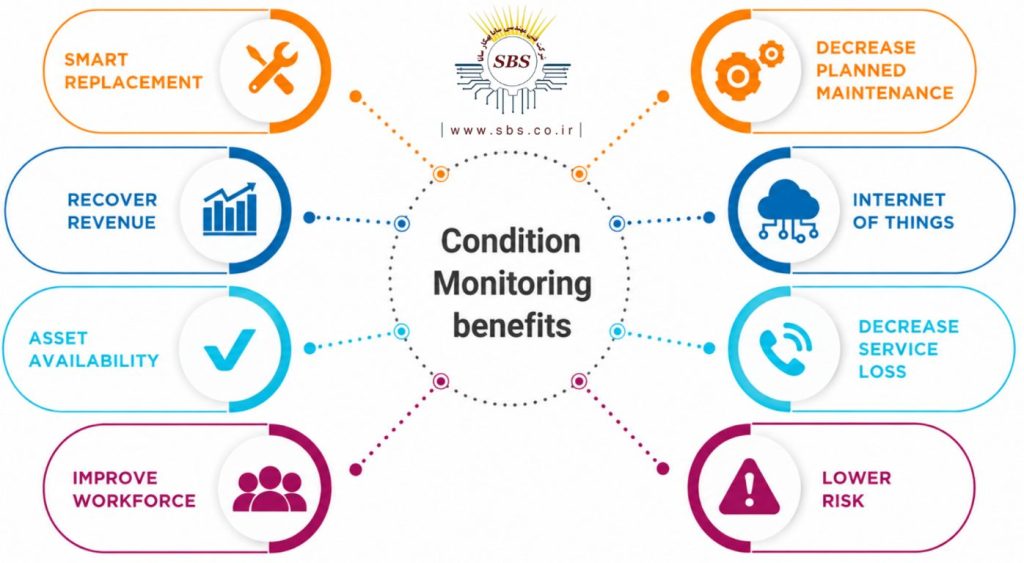

مهمترین نتایج اجرای صحیح پایش وضعیت عبارتاند از:
- شناسایی زودهنگام خرابیها
- کاهش توقفات ناخواسته
- کاهش هزینه تعمیرات اضطراری
- افزایش عمر بیرینگها و قطعات دوار
- کاهش آسیبهای ثانویه
- بهبود قابلیت اطمینان تجهیزات
- برنامهریزی بهتر تعمیرات
- کاهش Downtime
- افزایش Availability تجهیزات
- کمک به شناسایی علت ریشهای خرابیها
- افزایش کیفیت تصمیمگیری واحد نگهداری و تعمیرات
به همین دلیل، پایش وضعیت در صنایع مدرن، بخشی از ساختار حرفهای نگهداری و تعمیرات محسوب میشود.
خدمات پایش وضعیت سایا بهکار سانا
خدمات پایش وضعیت در سایا بهکار سانا تنها به برداشت داده محدود نمیشود. فرآیند کار از شناخت تجهیز و شرایط بهرهبرداری آغاز شده و با تحلیل دادهها، تشخیص عیب و ارائه پیشنهادهای اصلاحی ادامه پیدا میکند.
1) آنالیز ارتعاشات تجهیزات دوار

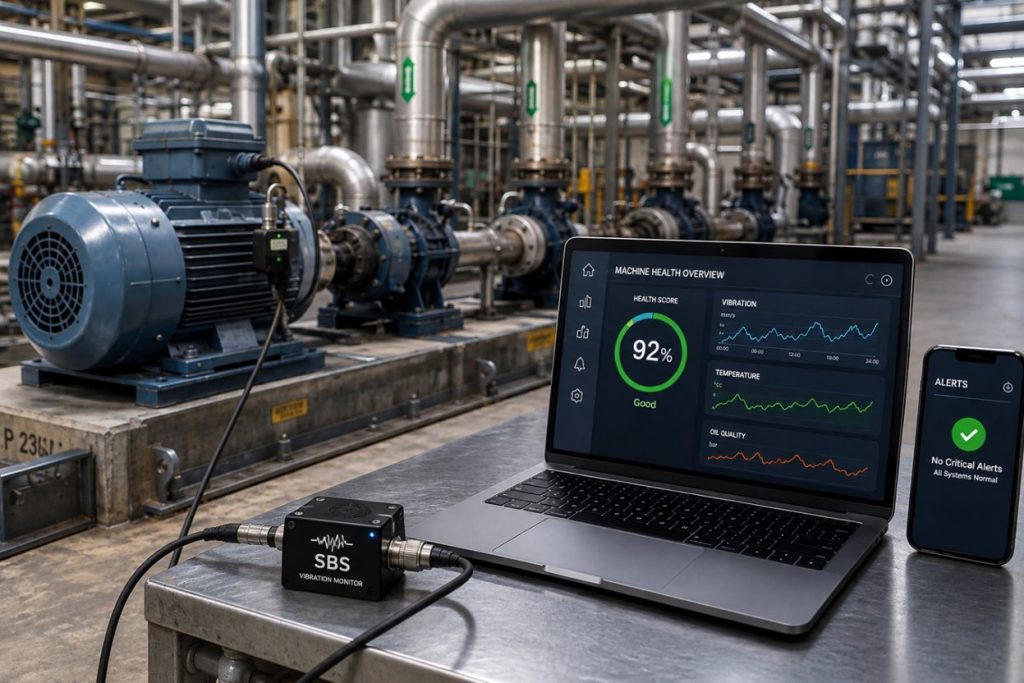

Vibration Analysis یکی از اصلیترین روشهای پایش وضعیت تجهیزات دوار است.
تقریباً تمامی ماشینآلات دوار در صورت ایجاد مشکل مکانیکی یا تغییر شرایط عملکرد، تغییراتی در رفتار ارتعاشی خود نشان میدهند. تحلیل صحیح این تغییرات میتواند اطلاعات ارزشمندی درباره وضعیت ماشین در اختیار واحد نگهداری و تعمیرات قرار دهد.
سایا بهکار سانا خدمات برداشت، تحلیل و تفسیر دادههای ارتعاشی را برای تجهیزاتی مانند:
- الکتروموتورها
- پمپها
- فنها
- بلوئرها
- کمپرسورها
- گیربکسها
- توربینها
- روتورها
- تجهیزات دوار خطوط تولید
ارائه میدهد.
در آنالیز ارتعاشات، تنها مقدار Overall Vibration مورد توجه نیست؛ بلکه Spectrum، فرکانسهای تحریکشده، روند تغییرات، محل اندازهگیری و ارتباط دادهها با ساختار مکانیکی ماشین نیز بررسی میشوند.
چه عیوبی با آنالیز ارتعاشات قابل شناسایی است؟
بسته به نوع تجهیز، شرایط اندازهگیری و کیفیت دادهها، آنالیز ارتعاشات میتواند در شناسایی یا ارزیابی عیوب مختلف مورد استفاده قرار گیرد، از جمله:
نابالانسی (Unbalance)
عدم توزیع مناسب جرم در اجزای دوار میتواند باعث ایجاد نیروهای گریز از مرکز و افزایش ارتعاش شود.
ناهمراستایی (Misalignment)
عدم همراستایی صحیح شفتها در ماشینهای کوپله میتواند موجب افزایش بار روی بیرینگها، کوپلینگ و شفت و در نتیجه افزایش ارتعاش شود.
خرابی بیرینگ (Bearing Fault)
برخی خرابیهای بیرینگ در مراحل اولیه میتوانند الگوهای مشخصی در سیگنال ارتعاشی ایجاد کنند و از طریق تحلیل تخصصی قابل بررسی باشند.
لقی مکانیکی (Mechanical Looseness)
لقی در پایه، یاتاقان، اتصالات یا سایر اجزای ماشین میتواند رفتار ارتعاشی مشخصی ایجاد کند.
مشکلات گیربکس و چرخدنده
بررسی فرکانسهای مرتبط با Gear Mesh و سایر مؤلفههای فرکانسی میتواند در ارزیابی وضعیت گیربکس مورد استفاده قرار گیرد.
مشکلات فونداسیون و شاسی
ضعف سازه، شاسی یا شرایط نامناسب نصب نیز میتواند بر رفتار ارتعاشی ماشین اثرگذار باشد.
Resonance
در برخی شرایط، نزدیکی فرکانس تحریک ماشین به فرکانس طبیعی سازه میتواند موجب تشدید قابل توجه ارتعاش شود.
این موارد در فایل خدمات پایش وضعیت شرکت نیز بهعنوان مهمترین حوزههای کاربرد آنالیز ارتعاشات مطرح شدهاند.
2) الایمنت لیزری تجهیزات دوار
Laser Alignment یکی از خدمات مهم در پایش و نگهداری تجهیزات کوپلهشده است.
عدم همراستایی شفتها میتواند موجب افزایش ارتعاش، افزایش بار روی بیرینگها و کوپلینگ، کاهش عمر آببندها و افزایش استهلاک ماشین شود.
سایا بهکار سانا خدمات الایمنت لیزری را برای مجموعههای مختلف صنعتی از جمله:
- الکتروموتور و پمپ
- الکتروموتور و گیربکس
- الکتروموتور و فن
- موتور و کمپرسور
- تجهیزات کوپله صنعتی
ارائه میدهد.
در اجرای Alignment، علاوه بر نتیجه نهایی اندازهگیری، عواملی مانند Soft Foot، وضعیت شیمها، Pipe Strain، محدودیت حرکت ماشین، وضعیت کوپلینگ و تکرارپذیری اندازهگیری نیز مورد توجه قرار میگیرند.
هدف، دستیابی به یک همراستایی صحیح، پایدار و قابل اتکا در شرایط عملیاتی است.
3) بالانس تجهیزات دوار
نابالانسی جرمی یکی از عوامل متداول افزایش ارتعاش در تجهیزات دوار است.
این مشکل میتواند در روتور، پروانه، ایمپلر، پولی، کوپلینگ یا سایر اجزای دوار ایجاد شود.
در خدمات Dynamic Balancing، ابتدا وضعیت ارتعاشی تجهیز بررسی میشود تا مشخص شود آیا منشأ اصلی ارتعاش واقعاً نابالانسی است یا عوامل دیگری مانند Misalignment، لقی، خرابی بیرینگ یا مشکلات سازهای در ایجاد ارتعاش نقش دارند.
سایا بهکار سانا خدمات بالانس تجهیزات دوار را برای کاربردهایی مانند:
- فنها
- بلوئرها
- روتورها
- پروانهها
- ایمپلرها
- برخی مجموعههای دوار صنعتی
ارائه میدهد.
هدف از بالانس، صرفاً کاهش یک عدد ارتعاش نیست؛ بلکه اصلاح رفتار دینامیکی تجهیز و افزایش پایداری آن در شرایط کاری است.
4) عیبیابی و ریشهیابی خرابی تجهیزات
یکی از مهمترین کاربردهای پایش وضعیت، کمک به تشخیص علت واقعی خرابی است.
در بسیاری از تجهیزات، یک قطعه ممکن است پس از تعمیر یا تعویض، مجدداً دچار خرابی شود. در چنین شرایطی، تعویض مجدد قطعه لزوماً مشکل را حل نمیکند؛ زیرا ممکن است علت اصلی خرابی در بخش دیگری از ماشین وجود داشته باشد.
در خدمات عیبیابی سایا بهکار سانا، مواردی مانند:
- ارتعاشات تجهیز
- وضعیت Alignment
- نابالانسی
- لقی مکانیکی
- فونداسیون
- شاسی
- Soft Foot
- کیفیت مونتاژ
- وضعیت بیرینگ
- شرایط روانکاری
- بارگذاری
- شرایط فرآیندی
- تنش ناشی از لولهکشی
در کنار یکدیگر بررسی میشوند تا علت اصلی یا عوامل تشدیدکننده خرابی مشخص شوند.
5) پایش وضعیت دورهای تجهیزات
در بسیاری از واحدهای صنعتی، انجام یک اندازهگیری مقطعی کافی نیست.
برای تجهیزات حیاتی، باید وضعیت ماشین در طول زمان مورد بررسی قرار گیرد تا روند تغییرات مشخص شود.
در Periodic Condition Monitoring، ابتدا تجهیزات مهم و بحرانی شناسایی شده و سپس نقاط اندازهگیری، پارامترهای مورد پایش و دورههای برداشت داده تعیین میشوند.
فرآیند پایش دورهای میتواند شامل:
- شناسایی تجهیزات بحرانی
- تعیین نقاط اندازهگیری
- ثبت وضعیت اولیه ماشین
- برداشت دورهای دادهها
- مقایسه دادههای جدید با Baseline
- تحلیل روند تغییرات
- تشخیص شرایط غیرعادی
- ارائه پیشنهاد اصلاحی
باشد.
هدف از این فرآیند، ایجاد یک تصویر Trend از سلامت تجهیزات است تا تغییرات تدریجی پیش از تبدیل شدن به خرابی جدی شناسایی شوند.
6) بررسی وضعیت تجهیزات پس از تعمیرات
یکی از کاربردهای مهم خدمات پایش وضعیت، بررسی وضعیت ماشین پس از تعمیرات اساسی یا اصلاحات مکانیکی است.
پس از تعمیر یا مونتاژ مجدد تجهیز، میتوان با استفاده از دادههای ارتعاشی و سایر روشهای بررسی وضعیت، عملکرد ماشین را ارزیابی کرد.
این بررسی میتواند برای کنترل مواردی مانند:
- کیفیت مونتاژ
- Alignment
- Balancing
- وضعیت بیرینگ
- عملکرد کوپلینگ
- لقیهای مکانیکی
- وضعیت شاسی و فونداسیون
مورد استفاده قرار گیرد.
به این ترتیب، پایش وضعیت میتواند علاوه بر Predictive Maintenance، در ارزیابی کیفیت تعمیرات نیز نقش داشته باشد.
7) آموزش پایش وضعیت و انتقال دانش فنی
اجرای صحیح Condition Monitoring نیازمند نیروی انسانی متخصص و آموزشدیده است.
سایا بهکار سانا در کنار خدمات اجرایی، آموزشهای مرتبط با تجهیزات و روشهای پایش وضعیت را متناسب با سطح فنی و نیاز مجموعهها ارائه میدهد.
این آموزشها میتوانند بر اساس نیاز سازمان در حوزههایی مانند:
- اصول Condition Monitoring
- مبانی ارتعاشات
- کار با Vibration Analyzer
- برداشت صحیح داده
- شناخت نقاط اندازهگیری
- اصول تحلیل Spectrum
- تشخیص عیوب متداول
- اصول Laser Alignment
ارائه شوند.
تجهیزات تحت پوشش خدمات پایش وضعیت
خدمات پایش وضعیت سایا بهکار سانا برای طیف گستردهای از ماشینآلات صنعتی قابل ارائه است، از جمله:
- الکتروموتورها
- پمپهای صنعتی و فرآیندی
- فنها و بلوئرها
- کمپرسورها
- گیربکسها
- توربینها
- اگزاسترها
- تجهیزات تهویه صنعتی
- روتورها و مجموعههای دوار
- ماشینآلات خطوط تولید
- تجهیزات دوار نیروگاهی
- تجهیزات پالایشگاهی
- تجهیزات پتروشیمی
این گستردگی باعث میشود خدمات پایش وضعیت بر اساس ساختار و شرایط واقعی هر ماشین تعریف شود.
فرآیند اجرای خدمات پایش وضعیت
اجرای یک پروژه پایش وضعیت مؤثر باید بر اساس یک فرآیند مشخص انجام شود.
مرحله اول؛ شناخت تجهیز
اطلاعات مربوط به نوع ماشین، توان، سرعت دوران، شرایط بهرهبرداری، نوع کوپلینگ، بیرینگها و سوابق تعمیراتی بررسی میشود.
مرحله دوم؛ تعیین نقاط اندازهگیری
بر اساس ساختار ماشین، نقاط مناسب برای برداشت داده مشخص میشوند.
مرحله سوم؛ برداشت داده
پارامترهای مورد نیاز با تجهیزات مناسب اندازهگیری و ثبت میشوند.
مرحله چهارم؛ تحلیل داده
دادههای برداشتشده از نظر مقدار ارتعاش، فرکانسها، Spectrum، روند تغییرات و الگوی رفتاری بررسی میشوند.
مرحله پنجم؛ تشخیص عیب
بر اساس نتایج تحلیل، عوامل احتمالی ایجادکننده ارتعاش یا تغییر وضعیت تجهیز مشخص میشوند.
مرحله ششم؛ تعیین شدت و اولویت
شرایط تجهیز از نظر میزان اهمیت و ضرورت اقدام اصلاحی ارزیابی میشود.
مرحله هفتم؛ ارائه پیشنهاد اصلاحی
در نهایت، اقدامات پیشنهادی مانند Alignment، Balancing، بررسی بیرینگ، کنترل لقی، اصلاح فونداسیون یا سایر اقدامات مکانیکی ارائه میشوند.
این فرآیند باعث میشود نتیجه پایش وضعیت مستقیماً برای تصمیمگیری واحد تعمیرات و بهرهبرداری قابل استفاده باشد.
مزیت خدمات پایش وضعیت سایا بهکار سانا
بیش از یک دهه تجربه تخصصی
سایا بهکار سانا بیش از یک دهه در حوزه تجهیزات دوار، ارتعاشات، پایش وضعیت، الایمنت، بالانس و خدمات فنی صنعتی فعالیت داشته است.
نگاه مهندسی و مسئلهمحور
هدف، صرفاً برداشت داده یا ارائه گزارش نیست؛ بلکه تلاش میشود ارتباط بین دادههای اندازهگیریشده و شرایط واقعی ماشین مشخص شود.
ارائه خدمات مکمل
پایش وضعیت در کنار خدماتی مانند:
- آنالیز ارتعاشات
- Laser Alignment
- Dynamic Balancing
- عیبیابی
- ریشهیابی خرابی
- تأمین تجهیزات
- تعمیر تجهیزات پایش وضعیت
ارائه میشود.
شناخت شرایط واقعی سایت
تجربه اجرای خدمات فنی در محیطهای صنعتی باعث شده محدودیتهای اجرایی، شرایط تعمیرات و مشکلات متداول ماشینآلات در فرآیند تحلیل مورد توجه قرار گیرند.
ارائه راهکار اجرایی
خروجی پایش وضعیت باید برای واحد تعمیرات قابل استفاده باشد. به همین دلیل، در صورت شناسایی عیب، پیشنهادهای اصلاحی متناسب با شرایط تجهیز ارائه میشوند.
سؤالات متداول
خدمات پایش وضعیت شامل چه مواردی است؟
خدمات پایش وضعیت سایا بهکار سانا شامل آنالیز ارتعاشات، الایمنت لیزری، بالانس تجهیزات دوار، عیبیابی و ریشهیابی خرابی، پایش دورهای، آموزش و خدمات فنی مرتبط است.
آیا پایش وضعیت فقط برای تجهیزات دوار انجام میشود؟
تمرکز اصلی خدمات این مجموعه بر تجهیزات دوار و ماشینآلات مکانیکی است و تجهیزاتی مانند الکتروموتور، پمپ، فن، بلوئر، کمپرسور، گیربکس و توربین را پوشش میدهد.
آیا فقط ارتعاشات اندازهگیری میشود؟
خیر. ارتعاش یکی از مهمترین ابزارهای پایش وضعیت است، اما در فرآیند عیبیابی میتوان شرایط نصب، Alignment، Balancing، لقی، فونداسیون، بیرینگ، کوپلینگ و سایر عوامل مکانیکی مؤثر را نیز بررسی کرد.
آیا امکان پایش دورهای تجهیزات وجود دارد؟
بله. برای مجموعههایی که نیاز به Monitoring مستمر یا دورهای دارند، میتوان برنامه پایش بر اساس تجهیزات بحرانی، نقاط اندازهگیری و دورههای برداشت داده تعریف کرد.
آیا پس از برداشت داده گزارش فنی ارائه میشود؟
بله. تحلیل و تفسیر دادهها و ارائه گزارش فنی و پیشنهاد اقدامات اصلاحی از بخشهای اصلی خدمات پایش وضعیت است.
جمعبندی
پایش وضعیت تجهیزات صنعتی یکی از مهمترین ابزارهای نگهداری مبتنی بر قابلیت اطمینان است که با شناسایی تغییرات غیرعادی در رفتار ماشین، امکان تشخیص زودهنگام خرابی و برنامهریزی مناسب برای تعمیرات را فراهم میکند.
سایا بهکار سانا با تکیه بر تجربه تخصصی در زمینه آنالیز ارتعاشات، الایمنت لیزری، بالانس تجهیزات دوار، عیبیابی و ریشهیابی خرابی، خدمات پایش وضعیت را با رویکردی مهندسی و مسئلهمحور ارائه میدهد.
در این رویکرد، هدف تنها اندازهگیری ارتعاش یا ارائه یک گزارش نیست؛ بلکه تلاش میشود علت تغییر رفتار ماشین شناسایی، شدت مشکل ارزیابی و راهکار اصلاحی قابل اجرا ارائه شود.
