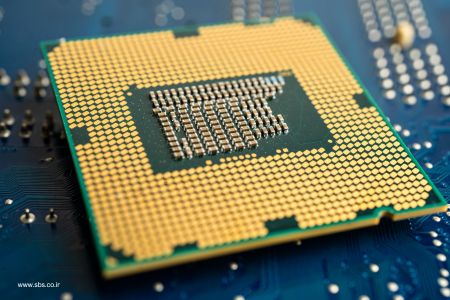

طراحی، تولید و تعمیر مدارهای چاپی الکترونیک صنعتی: راهنمای جامع برای کسب‌وکارها

مدارهای چاپی (PCB) هسته اصلی بسیاری از دستگاه‌های الکترونیکی صنعتی هستند. از سیستم‌های کنترل خودکار گرفته تا تجهیزات پزشکی و سیستم‌های مخابراتی، مدارهای چاپی نقش حیاتی در عملکرد و قابلیت اطمینان دستگاه‌ها دارند. در این مقاله، به بررسی فرآیند طراحی، تولید و تعمیر مدارهای چاپی الکترونیک صنعتی می‌پردازیم و نکات کلیدی برای کسب‌وکارهایی که به دنبال بهبود کیفیت، کاهش هزینه‌ها و افزایش عمر مفید تجهیزات خود هستند، ارائه می‌دهیم.

⸻

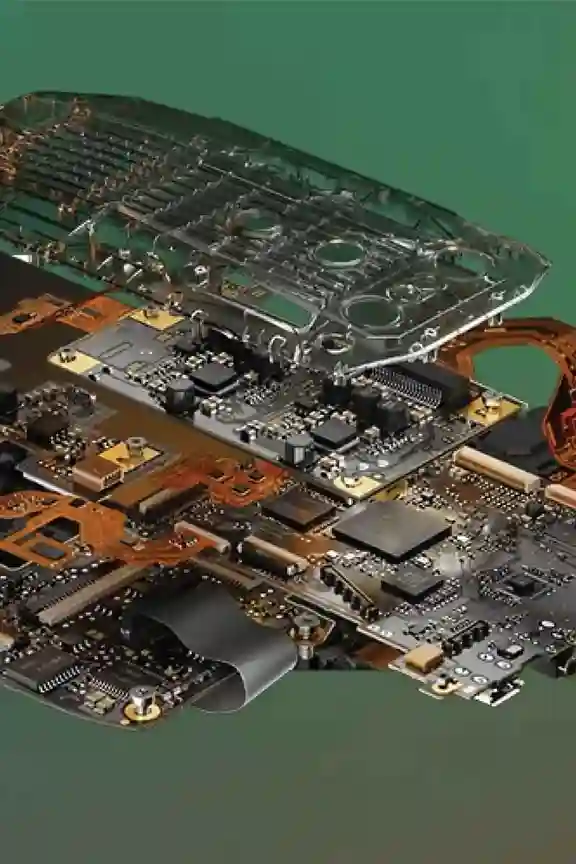

1. طراحی مدار چاپی الکترونیک صنعتی

مرحله طراحی مدار چاپی بسیار مهم است زیرا به طور مستقیم بر عملکرد، قابلیت اطمینان و کارایی محصول نهایی تأثیر می‌گذارد. مراحل طراحی مدار چاپی را می‌توان به شرح زیر تقسیم کرد:

الف. تحلیل نیازمندی‌ها

قبل از شروع طراحی، مهندسان با همکاری با ذینفعان (مانند مدیران محصول، مشتریان و تیم‌های مهندسی دیگر) نیازهای دقیق دستگاهی که مدار چاپی قرار است در آن استفاده شود، را درک می‌کنند. این شامل:
• نیازهای عملکردی: مدار چاپی چه عملکردی باید داشته باشد؟ به عنوان مثال، آیا باید سیگنال‌های پرسرعت را پردازش کند، موتورهایی را کنترل کند یا سیگنال‌های آنالوگ را پردازش کند؟
• نیازهای مکانیکی: محدودیت‌های فیزیکی طراحی مانند اندازه و شکل مدار چاپی، مکان قرارگیری قطعات و اینکه آیا مدار باید در یک محفظه خاص جای بگیرد یا خیر.
• شرایط محیطی: درک نحوه استفاده از مدار چاپی (مانند دامنه دما، لرزش، رطوبت) برای انتخاب مواد و قطعات مناسب.

ب. طراحی شماتیک

طراحی شماتیک اولین گام در ایجاد چیدمان الکتریکی مدار چاپی است. مهندسان نموداری از مدار ایجاد می‌کنند که تمام قطعات (مانند مقاومت‌ها، خازن‌ها و میکروکنترلرها) و اتصالات آن‌ها را نشان می‌دهد. این شماتیک به عنوان نقشه راه برای مدار چاپی عمل می‌کند و تضمین می‌کند که رفتار الکتریکی مدار درست باشد.

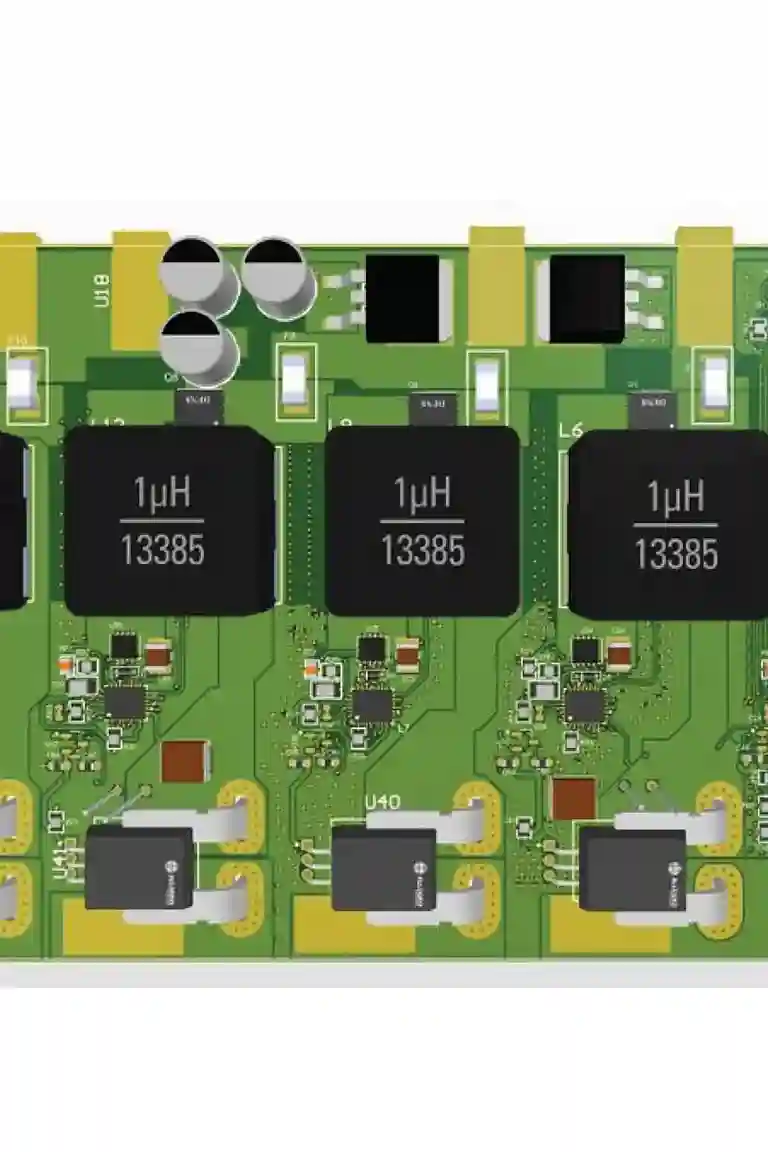

ج. چیدمان مدار چاپی

پس از ایجاد شماتیک، گام بعدی طراحی چیدمان فیزیکی مدار چاپی است. این شامل:
• قرار دادن قطعات: قطعات باید به گونه‌ای بهینه قرار گیرند که نویز، تولید حرارت و تداخل سیگنال به حداقل برسد. طراحان عواملی مانند اندازه و وزن قطعات و سهولت در لحیم‌کاری را در نظر می‌گیرند.
• مسیر یابی اتصالات الکتریکی: طراحان از الگوریتم‌های مسیر یابی برای تعریف مسیرهای مسی که سیگنال‌های الکتریکی را بین قطعات منتقل می‌کنند، استفاده می‌کنند.
• یکپارچگی سیگنال: مسیر یابی مناسب برای مدارهای پرسرعت ضروری است تا از افت سیگنال یا تداخل جلوگیری شود. طراحان همچنین مسائلی مانند امپدانس و صفحه‌های زمین را برای تضمین انتقال سیگنال پایدار مدیریت می‌کنند.

د. شبیه‌سازی و اعتبارسنجی

قبل از اینکه فرآیند تولید آغاز شود، ضروری است که رفتار مدار چاپی تحت شرایط مختلف شبیه‌سازی شود. نرم‌افزارهای شبیه‌سازی می‌توانند مشکلات احتمالی مانند یکپارچگی سیگنال، مشکلات توزیع انرژی و مدیریت حرارت را آزمایش کنند. این شبیه‌سازی‌ها کمک می‌کنند تا از عملکرد درست طراحی قبل از ساخت اطمینان حاصل شود.

ه. مستندسازی

پس از تأیید طراحی، مهندسان مستنداتی تهیه می‌کنند که چیدمان و مشخصات مدار چاپی را توضیح می‌دهد. این مستندات شامل:
• فایل‌های جرابر: این فایل‌ها توسط تولیدکنندگان برای ساخت مدار چاپی استفاده می‌شوند.
• فهرست مواد (BOM): یک لیست دقیق از تمام قطعات، مشخصات و مقادیر مورد نیاز برای مونتاژ مدار چاپی.

⸻

2. تولید مدار چاپی الکترونیک صنعتی

تولید مدار چاپی یک فرآیند پیچیده است که شامل چندین مرحله است و هر کدام نیاز به دقت و تخصص دارند. مراحل اصلی تولید عبارتند از:

الف. ساخت لایه‌های مدار چاپی

پایه مدار چاپی از لایه‌های مواد عایق ساخته می‌شود، معمولاً فایبرگلاس (FR4)، که به هم متصل می‌شوند. ماده پایه به یک لایه نازک مس پوشانده می‌شود که در نهایت مسیرهای الکتریکی (مسیرها) را تشکیل می‌دهد.

ب. حکاکی و الگوگذاری

در این مرحله، مس اضافی از مدار چاپی حذف می‌شود تا مسیرهای مورد نظر که قطعات مختلف را به هم متصل می‌کنند، ایجاد شود. دو روش اصلی برای حکاکی عبارتند از:
• حکاکی شیمیایی: یک برد مسی پوشش‌دار در معرض یک محلول شیمیایی قرار می‌گیرد که مس اضافی را از بین می‌برد.
• حکاکی لیزری: این روش دقیق‌تر از حکاکی شیمیایی است و از لیزر برای تبخیر مس اضافی استفاده می‌شود.

حکاکی تضمین می‌کند که مسیرهای روی مدار چاپی دقیق و مطابق با مشخصات مورد نظر باشند.

ج. سوراخ‌کاری و ایجاد وی‌ها

ایجاد سوراخ‌ها در مدار چاپی برای نصب قطعات یا ایجاد وی‌ها (مسیرهای الکتریکی کوچک که لایه‌های مختلف مدار چاپی را به هم متصل می‌کنند) ضروری است.

اندازه و محل این سوراخ‌ها بسیار مهم است تا اطمینان حاصل شود که قطعات به درستی جایگذاری شده و عملکرد مدار به درستی باشد.

د. پوشش‌دهی و لحیم‌کاری

پس از آماده‌سازی مدار چاپی، نوبت به لحیم‌کاری قطعات الکترونیکی می‌رسد. این کار می‌تواند از طریق روش‌های مختلفی انجام شود:

 • لحیم‌کاری موجی: در این روش، مدار چاپی از روی یک موج مذاب لحیم عبور می‌کند تا قطعات را متصل کند.

 • فناوری سطح-مونتاژ (SMT): در این روش، قطعات کوچک مستقیماً روی سطح مدار چاپی قرار می‌گیرند و با استفاده از کوره ریفلو لحیم می‌شوند.

 • لحیم‌کاری سوراخ-در-برد: در این روش، پایه‌های قطعات از سوراخ‌ها در مدار چاپی عبور کرده و در طرف مقابل لحیم می‌شوند.

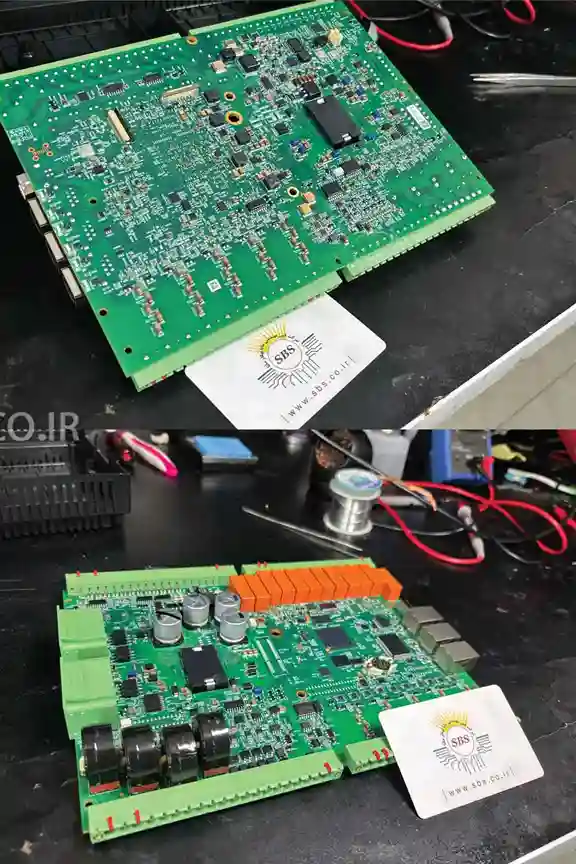

ه. آزمایش و کنترل کیفیت

پس از لحیم‌کاری، مدار چاپی تحت آزمایش‌های مختلفی قرار می‌گیرد تا از صحت اتصالات و عملکرد درست آن اطمینان حاصل شود. این آزمایش‌ها شامل:

 • آزمایش الکتریکی: برای بررسی پیوستگی و صحت اتصالات.

 • بازرسی نوری: برای بررسی بصری مشکلاتی مانند قطعات جابه‌جا شده یا لحیم‌کاری نامناسب.

 • بازرسی رادیوگرافی (X-ray): برای بررسی مدارهای پیچیده و چندلایه که ممکن است مشکلاتی در داخل لایه‌ها وجود داشته باشد.
