شاید ساده بهنظر برسد، اما انتخاب اشتباه شیم استنلس استیل در نصب تجهیزات صنعتی میتواند نتیجهای فاجعهبار داشته باشد:
از Misalignment و لرزش تا خرابی یاتاقان، پمپ، کمپرسور و موتور.
شیمها یکی از حیاتیترین قطعات کوچک در پروژههای مکانیکی هستند — مخصوصاً جاییکه دقت و تراز در حد میکرون اهمیت دارد.
در این راهنما، میرویم سراغ معرفی کامل انواع شیم پلیت و فیلر استنلس استیل، کاربردها، مزایا، و فرمهای استاندارد + سفارشی.
شرکت ما شیم پلیت و فیلر استنلس استیل طبق نقشه سفارشی مشتری تولید میکند (لیزرکاری، پانچ CNC، واترجت، برش دقیق).
فهرست مطالب
شیم پلیت چیست؟
چرا استنلس استیل؟ مزایا در صنعت
انواع شیم استنلس استیل از نظر شکل
انواع شیم از نظر ضخامت و کلاس دقت
فیلر استنلس استیل چیست و چه تفاوتی با شیم دارد؟
کاربرد شیم در صنایع مختلف
نحوه انتخاب شیم مناسب
خدمات شیمسازی سفارشی طبق نقشه
سؤالات متداول مهندسان
تماس و سفارش شیم صنعتی
شیم پلیت چیست؟
شیم (Shim Plate) صفحه فلزی نازک و دقیق است که برای:
تراز کردن تجهیزات دوار
تنظیم ارتفاع پایهها
حذف لقی و گپ
ایجاد تماس یکنواخت
جلوگیری از ارتعاش و تنش به کار میرود.
چرا استنلس استیل؟ مزایا در صنعت
شیمها از متریالهای مختلف تولید میشوند، اما استیل ضد زنگ (Stainless Steel) رایجترین و قابلاعتمادترین گزینه در صنایع حساس است.
مزایای شیم استنلس استیل
مقاوم در برابر خوردگی و مواد شیمیایی
تحمل بار و تنش مکانیکی بالا
پایداری ابعادی طولانیمدت
عدم تغییر ضخامت با گذشت زمان
مناسب برای محیطهای صنعتی خشن
استاندارد متریال رایج:
SS304 / SS316 / SS316L

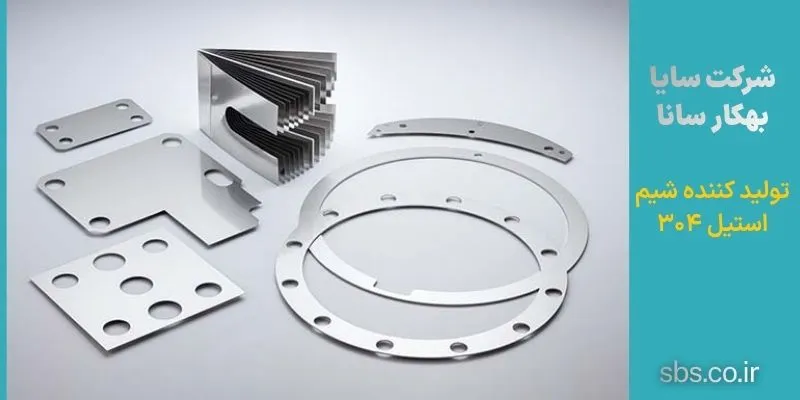

انواع شیم استنلس استیل از نظر شکل

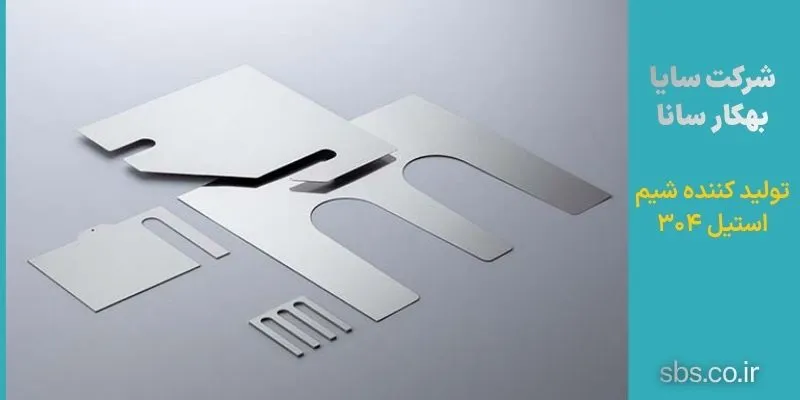

1) شیم U شکل (Slotted / U-Type Shim)
پرکاربردترین فرم در نصب تجهیزات دوار
مزایا:
نصب سریع بدون باز کردن پیچها
ایدهآل برای Alignment پمپ و موتور
2) شیم O یا صفحه کامل (Solid Plate)
برای ماشینآلات سنگین و بارهای ضربهای
مزایا:
پایداری بیشتر
جلوگیری از تمرکز تنش
3) شیم Step یا پلهای
جهت جبران اختلاف ارتفاع زیاد در فونداسیون

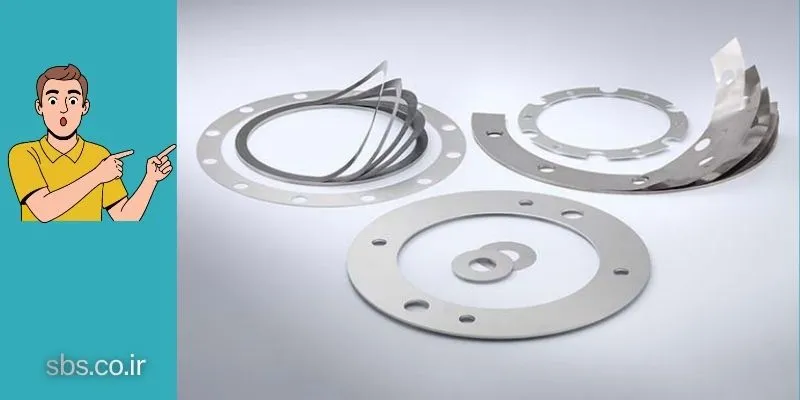

4) شیم Ring یا حلقهای
برای:
فلنجها
بلبرینگ کیسها
یاتاقانهای Sleeve
5) شیم Custom Form (طبق نقشه مشتری)
ممکن است شامل:
شیم زاویهدار
شیم سوراخکاری چندگانه
شیم دقیق CNC
شیم با کدینگ و شمارهگذاری
این بخش تخصصی ماست
انواع شیم از نظر ضخامت و کلاس دقت
ضخامت | کاربرد |
|---|---|
0.01 – 0.05 mm | تنظیمات فوق دقیق (ترکیب با فیلر گیج) |
0.1 – 1 mm | الایمنت استاندارد پمپ/موتور |
2 – 10 mm | بارهای سنگین و فونداسیون |
تلورانس صنعتی: ±0.01mm تا ±0.05mm بسته به سفارش
فیلر استنلس استیل چیست؟
فیلر (Feeler Gauge Strip) نوار نازک فولادی برای تنظیمات فوق دقیق است.
شیم | فیلر |
|---|---|
برای زیرکاری و تراز | برای اندازهگیری و تنظیم میکرونی |
ثابت | موقت یا دائمی |
ضخامت بالاتر | ضخامت بسیار کم |
کاربرد شیم در صنایع مختلف
صنعت | کاربرد |
|---|---|
نفت، گاز، پتروشیمی | نصب پمپ، کمپرسور، توربین |
نیروگاه | تنظیم یاتاقان توربین و ژنراتور |
صنایع فولادی | شیمگذاری تجهیزات سنگین |
ماشینسازی | مونتاژ دقیق ماشینآلات |
سیمان و معدن | زیرکاری شاسیها و گیربکسها |
نحوه انتخاب شیم مناسب
جنس: SS304 یا SS316 برای محیط خورنده
شکل: U-type برای سرعت + O-type برای پایداری
ضخامت: ترکیبی برای تنظیمات ریز
تلرانس: طبق استاندارد صنعتی
شمارهگذاری و مستندسازی برای تعمیرات آینده
خدمات شیمسازی سفارشی طبق نقشه
در کارگاه تخصصی ما:
برش لیزر و CNC
واترجت صنعتی
پرداخت و دیبورینگ
شمارهگذاری و پکبندی صنعتی
ساخت طبق نقشه، نمونه، یا فایل CAD مشتری
مثال واقعی صنعتی
در پروژه نصب کمپرسور در پتروشیمی، شیمهای SS316 با ضخامتهای 0.1 تا 5mm طبق نقشه کارفرما تولید شد و الایمنت نهایی به دقت 0.02mm رسید.
سؤالات متداول
شیم مسی بهتر است یا استیل؟
استیل برای محیطهای صنعتی خورنده و فشار بالا بهتر است.
کمترین ضخامت شیم؟
تا 0.01mm موجود، دقت بالاتر با فیلر.
آیا میتوان شیم را چندبار استفاده کرد؟
اگر دفرمه نشود بله — ترجیحاً تعویض شود.
تماس و سفارش
اگر برای پروژه خود شیم آماده یا طبق نقشه میخواهید، تماس بگیرید
021-56428150
09127982336
