هر مهندس مکانیک میداند که کوچکترین ناهماهنگی در سطح تماس قطعات میتواند باعث افزایش اصطکاک، سایش و افت کارایی تجهیزات شود. اما چطور میشود بدون تجهیزات گرانقیمت، از دقت تماس سطوح مطمئن شد؟
پاسخ ساده است: با استفاده از یک خمیر خاص به نام بلوچک یا Prussian Blue. این مادهی ساده ولی فوقالعاده دقیق، سالهاست که در آزمایشگاهها و کارگاههای ماشینکاری به عنوان ابزاری استاندارد برای بررسی صافی و انطباق سطوح مکانیکی استفاده میشود.
فهرست مطالب
بلوچک چیست و از چه ساخته شده است؟
بلوچک (Prussian Blue) که در بازار با نامهای بلو چک (Blue Check) یا بلو مارکر (Blue Marker) نیز شناخته میشود، یک خمیر روغنی است که از ذرات بسیار ریز رنگدانهی آبی تیره تشکیل شده است. این ترکیب معمولاً بر پایهی روغن معدنی با ویسکوزیته بالا ساخته میشود تا هنگام استفاده، لایهای نازک و یکنواخت روی سطح فلزی ایجاد کند.
کاربرد بلوچک در صنایع مختلف
بلوچک در طیف وسیعی از صنایع مورد استفاده است: از تعمیر توربین و پمپ در صنایع نفت و گاز گرفته تا مونتاژ دقیق چرخدندهها در صنعت خودروسازی.
کاربرد اصلی آن، نمایش تماس واقعی بین دو سطح فلزی است.
|
صنعت |
کاربرد بلوچک |
|---|---|
|
خودروسازی |
بررسی انطباق سیت و سوپاپ |
|
نیروگاهها |
تنظیم یاتاقان و ژورنال شفتها |
|
تجهیزات صنعتی |
کنترل صافی و موازی بودن صفحات ماشینکاری |
|
ابزارسازی |
تست دقت سطح قالبها و بلوکهای گیج |
تست صافی سطح (Flatness Testing)
در تست صافی سطح، بلوچک نقش یک نشانگر تماس دقیق را دارد.
مراحل کار:
-
سطح مورد نظر را از چربی و آلودگی تمیز کنید.
-
لایهای نازک و یکنواخت از خمیر بلوچک روی صفحه مرجع (Surface Plate) بمالید.
-
قطعه را بهآرامی روی صفحه قرار دهید و چند بار بچرخانید.
-
رنگ آبی در نواحی تماس باقی میماند و نقاط بیرنگ، ناصافی سطح را نشان میدهد.
نکته اجرایی: برای دقت بالاتر، از فشار دست ثابت و حرکات دایرهای ملایم استفاده کنید.
برای مشاهده جزئیات بیشتر، مقالهی روش تست صافی سطح در ماشینکاری دقیق را ببینید.
تست انطباق و چسبندگی سطوح (Tightness Testing)
وقتی دو سطح باید بهطور کامل روی هم بنشینند — مثل سیت سوپاپ و سوپاپ یا نشیمنگاه بلبرینگ — بلوچک بهترین گزینه است.
مراحل کار:
-
سطح اول را تمیز کنید.
-
لایهای بسیار نازک از بلوچک بمالید.
-
سطح دوم را با فشار مناسب تماس دهید.
-
الگوی رنگی به شما نشان میدهد که آیا تماس کامل برقرار است یا خیر.
مثال: در تعمیر موتور دیزل، مهندسان مکانیک از بلوچک برای بررسی تطابق دقیق بین سیت و سوپاپ استفاده میکنند. اگر رنگ بهصورت یکنواخت روی کل سطح منتقل نشود، عملیات لپینگ باید ادامه یابد.
راهنمای لپینگ و اصلاح سطوح تماس را مطالعه کنید.
نحوه استفاده از بلوچک به روش حرفهای
برای دستیابی به بهترین نتایج در تستهای صافی یا انطباق:
|
مرحله |
توضیح |
|---|---|
|
آمادهسازی |
تمیزکردن کامل سطح با تینر یا بنزین صنعتی |
|
اعمال خمیر |
لایهای بسیار نازک با انگشت یا کاردک پلاستیکی |
|
تماس سطوح |
با فشار یکنواخت و حرکت محدود (بدون لغزش زیاد) |
|
مشاهده نتیجه |
نواحی آبی = تماس کامل، نواحی بیرنگ = برجستگی یا فاصله |
|
تمیزکاری |
استفاده از دستمال پارچهای نرم یا حلال ملایم |
نکته: همیشه از مقدار کم استفاده کنید؛ ضخامت زیاد باعث تفسیر اشتباه در الگوی تماس میشود.
مزایا و ویژگیهای اصلی بلوچک
-
نمایش بسیار دقیق تماس واقعی دو سطح
-
بدون اثر سایشی یا خوردگی روی فلز
-
قابلاستفاده روی فولاد، برنز، آلومینیوم و چدن
-
تمیزکاری آسان با پارچه یا حلال
-
افزایش دقت در لپینگ، فیتینگ و مونتاژ قطعات حساس
منبع معتبر: Permatex Prussian Blue Product Data Sheet
مثال واقعی از کاربرد بلوچک در تعمیرات صنعتی

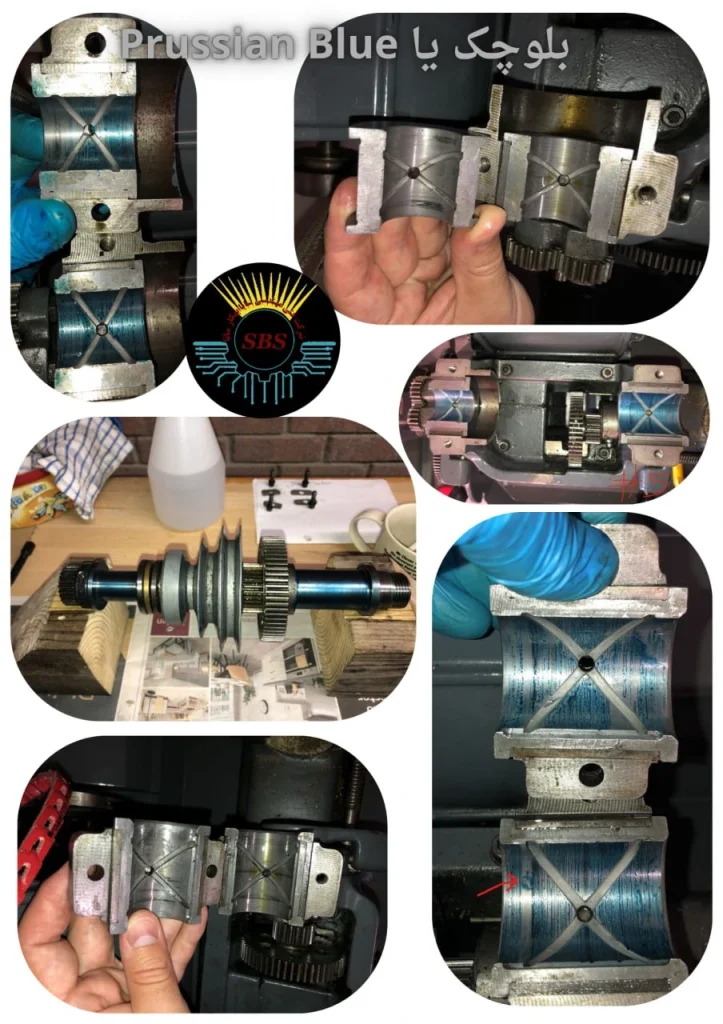

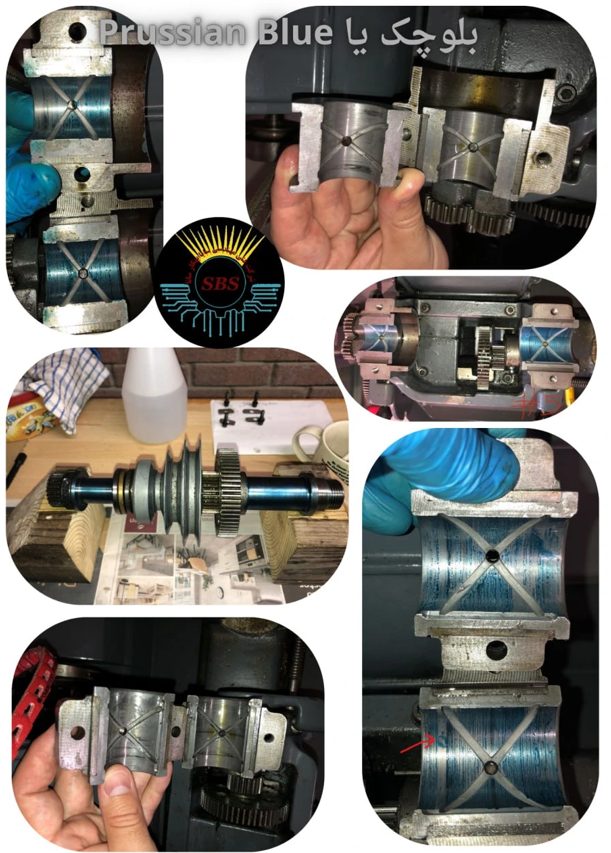

در یک پروژه بازسازی یاتاقان توربین بخار در نیروگاه، تیم تعمیرات شرکت سایا بهکار سانا از بلوچک برای بررسی تماس سطحی بین ژورنال شفت و یاتاقان بابیتریزیشده استفاده کرد.
نتایج اولیه نشان داد که تماس تنها در ۶۰٪ سطح برقرار است. پس از اصلاح نقاط بلند و تکرار تست، الگوی آبی یکنواختی به دست آمد — نشانهای از تماس کامل و آماده برای مونتاژ نهایی.
سؤالات متداول درباره بلوچک
۱. آیا بلوچک فقط برای فلزات استفاده میشود؟
بله، این خمیر مخصوص سطوح فلزی ماشینکاریشده است و برای مواد نرم مثل پلاستیک یا لاستیک مناسب نیست.
۲. آیا میتوان از رنگ یا جوهر دیگر به جای بلوچک استفاده کرد؟
خیر. رنگهای معمولی ضخیمترند و تماس واقعی سطح را نشان نمیدهند. بلوچک مخصوص این نوع تست طراحی شده است.
۳. چطور خمیر بلوچک را از سطح پاک کنیم؟
با دستمال نرم و کمی بنزین صنعتی یا حلال روغنی. سپس سطح را خشک کنید.
۴. آیا بلوچک خاصیت روانکاری هم دارد؟
خیر، این خمیر صرفاً برای تست تماس است و به عنوان گریس یا روغن نباید استفاده شود.
جمعبندی و توصیه نهایی برای مهندسان مکانیک
اگر در صنعت ماشینکاری، تعمیر توربین، یا مونتاژ تجهیزات دوار فعالیت میکنید، بلوچک یکی از دقیقترین و مقرونبهصرفهترین ابزارهای کنترل کیفیت سطوح تماس است.
با رعایت چند نکته ساده، میتوانید از خطاهای costly در مونتاژ جلوگیری کرده و طول عمر قطعات را افزایش دهید.
