تصور کنید دستگاهی که تازه تعمیر کردهاید، همچنان میلرزد یا به سرعت دوباره دچار خرابی میشود. شاید فکر کنید مشکل از یاتاقان یا کوپلینگ است، اما در بسیاری از موارد مقصر اصلی چیزی سادهتر است: پای نرم (Soft Foot).
پای نرم یکی از رایجترین و در عین حال نادیده گرفتهشدهترین مشکلات در نصب تجهیزات دوار است. این پدیده زمانی رخ میدهد که یک یا چند پایه ماشین به درستی روی فونداسیون ننشیند و همین امر باعث ایجاد لرزش، ناهمترازی شفت و خرابی زودهنگام اجزا شود.
در این مقاله با انواع پای نرم، نشانهها، علل و روشهای تعمیر آشنا میشوید تا بتوانید بهعنوان یک متخصص تعمیر و نگهداری، از مشکلات پرهزینه جلوگیری کنید.
فهرست مطالب
-
پای نرم چیست و چرا اهمیت دارد؟
-
انواع پای نرم و نشانههای آن
-
پای نرم موازی
-
پای نرم زاویهای
-
پای نرم اسفنجی یا فنری
-
پای نرم القایی
-
-
روشهای تشخیص پای نرم
-
راهکارهای عملی برای رفع پای نرم
-
جدول مقایسه انواع پای نرم
-
سؤالات متداول (FAQ)
-
جمعبندی کاربردی
پای نرم چیست و چرا اهمیت دارد؟
پای نرم یعنی دستگاه روی پایه خود بهطور یکنواخت تکیه نمیکند. همین موضوع به ظاهر ساده میتواند:
-
باعث لرزش بیش از حد تجهیزات شود.
-
دقت همراستاسازی شفت را تحت تأثیر قرار دهد.
-
عمر یاتاقانها و کوپلینگها را کاهش دهد.
-
منجر به شکست ناگهانی و توقف خط تولید شود.

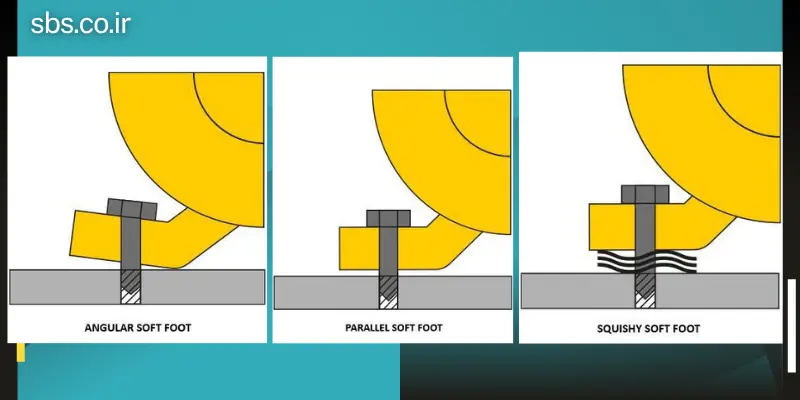

انواع پای نرم و نشانههای آن
۱. پای نرم موازی
وقتی همه چهار پایه در یک صفحه نیستند و یکی از پایهها کوتاهتر یا بالاتر است.
علائم:
-
اختلاف قرائت بالاتر از 0.05 میلیمتر در گوشههای مورب مخالف
علل:
-
یک پایه کوتاهتر از بقیه
-
نصب یا لنتهای ناهمسطح
-
شیمهای گمشده زیر پا
راهکار:
-
پای کوتاه را با شیمینگ مناسب اصلاح کنید تا لرزش برطرف شود.
۲. پای نرم زاویهای
وقتی سطح پایه دستگاه زاویهدار یا کج است.
علائم:
-
قرائتهای بالا در سه یا چهار پایه
-
شکاف هوای مخروطی روی یک پا
علل:
-
افتادن یا ضربه به دستگاه
-
صفحات پایه ضعیف ماشینکاریشده
-
پایههای جوش دادهشده یا خمشده
-
نشست فونداسیون
راهکار:
-
ماشینکاری مجدد پایه
-
در صورت امکانپذیر نبودن، شیمینگ با دقت بالا
۳. پای نرم اسفنجی یا فنری
وقتی هیچ شکاف قابلمشاهدهای وجود ندارد اما پایه تحت فشار تغییر شکل میدهد.
علائم:
-
سنج حسگر شکافی نشان نمیدهد، اما دستگاه با گشتاور پیچ تغییر وضعیت میدهد.
علل:
-
زنگزدگی، کثیفی یا گریس زیر پایه
-
استفاده از تعداد زیادی شیم یا شیمهای خمشده
راهکار:
-
تمیز کردن کامل سطح پایه
-
جایگزینی شیمهای فرسوده
-
محدود کردن تعداد شیمها (حداکثر ۵ عدد)

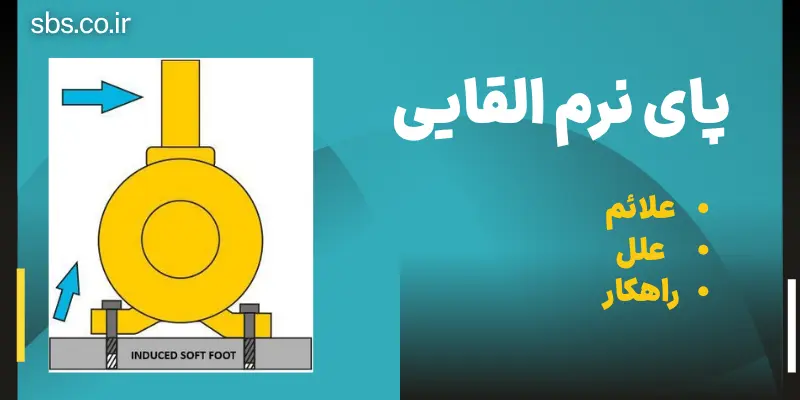

۴. پای نرم القایی
وقتی نیروهای خارجی به قاب دستگاه منتقل میشوند.
علائم:
-
چند پایه بهطور همزمان علائم پای نرم نشان میدهند (معمولاً در یک طرف یا انتهای دستگاه).
علل:
-
کرنش لوله یا کوپلینگ
-
کشش کمربند یا زنجیر
-
پیچ و مهرههای بیش از حد محکم
راهکار:
-
حذف نیروهای خارجی
-
تکرار تست پای نرم در طول فرآیند همراستاسازی
روشهای تشخیص پای نرم
-
استفاده از سنجش لرزش و قرائت اندیکاتور
-
بررسی با فیلر گیج برای شناسایی شکافها
-
استفاده از سیستمهای لیزری پیشرفته که در حین Alignment، پای نرم را هم آشکار میکنند
جدول مقایسه انواع پای نرم
|
نوع پای نرم |
علائم اصلی |
علل رایج |
روش تعمیر |
|---|---|---|---|
|
موازی |
اختلاف مورب >0.05mm |
پای کوتاه، شیم گمشده |
شیمینگ پایه |
|
زاویهای |
شکاف مخروطی، قرائت بالا |
ضربه، فونداسیون نامناسب |
ماشینکاری / شیمینگ |
|
اسفنجی |
تغییر با گشتاور پیچ |
زنگزدگی، شیم زیاد |
تمیزکاری، تعویض شیم |
|
القایی |
چند پایه همزمان مشکلدار |
کرنش لوله، پیچ بیش از حد |
حذف نیروهای خارجی |
سؤالات متداول (FAQ)
پای نرم چه تفاوتی با ناهمراستایی شفت دارد؟
پای نرم مربوط به وضعیت قرارگیری پایههای دستگاه روی فونداسیون است، در حالیکه ناهمراستایی شفت به موقعیت محورهای دو شفت نسبت به یکدیگر مربوط میشود.
آیا پای نرم باعث خرابی یاتاقانها میشود؟
بله، چون باعث وارد شدن بار اضافی و لرزش به یاتاقانها میشود.
بهترین زمان برای تست پای نرم چه موقع است؟
قبل از شروع فرآیند همراستاسازی شفت، چون پای نرم میتواند نتایج تراز را کاملاً تحتتأثیر قرار دهد.
جمعبندی کاربردی
پای نرم یک مشکل ساده اما پرهزینه است که اغلب در سایه ناهمراستایی شفت نادیده گرفته میشود. با شناسایی بهموقع انواع پای نرم (موازی، زاویهای، اسفنجی و القایی) و اجرای تعمیرات مناسب، میتوان از خرابی زودرس تجهیزات جلوگیری کرد.
اگر در واحد تعمیر و نگهداری صنایع دوار فعالیت دارید، حتما پایش پای نرم را بهعنوان بخشی ثابت از برنامههای تراز و نگهداری پیشگیرانه در دستور کار قرار دهید.
